| ブランド名: | Texas Instruments |
|---|---|
| モデル番号: | HD3SS3220IRNHT |
| 最小注文数量: | 1部分 |
| 受渡し時間: | 2~8仕事日 |
| 支払条件: | T/T |
| ブランド: | テキサス・インスツルメント | 証明書: | / |
|---|---|---|---|
| モデル: | HD3SS3220IRNHT | MOQ: | 1 PC |
| 価格: | Negotiated | 配達: | 2~8仕事日 |
| 支払: | T/T | ||
| ハイライト: | RFIのEMIフィルタIC,BNX002-01 EMIフィルタIC,HD3SS3220IRNHT |
||

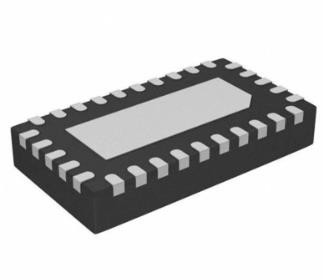

新しい到着RFIのEMIフィルタICの集積回路BNX002-01 HD3SS3220IRNHT
| ECADモジュール | PCB記号、足跡及び3Dモデル |
| 需要と供給の状態 | バランス |
| 公開市場の擬似脅威 | 59のpct。 |
| 人気 | 媒体 |
| 勝利源の部品番号 | 1042878-HD3SS3220IRNHT |
| 場合/パッケージ | 30-WQFN （4.5x2.5） |
| 土台 | SMD （SMT） |
| 温度較差-作動する | -40°Cへの85°C |
| 適用 | USBのタイプCコントローラー |
| 状態 | 活動的 |
| 包装 | 巻き枠- TR |
| 製造業者 | テキサス・インスツルメント |
| 部門 | 集積回路 |
| 供給電圧-作動する | 3.3V、5V |
HD3SS3220はDRPの港のコントローラーが付いているUSBのSuperSpeed （SS） 2:1のmuxである。装置はUSBのタイプCを実行する生態系にチャネル構成（CC）論理および5V VCONNの調達を提供する。HD3SS3220は下流の直面の港（DFP）として形成することができ上流に港（UFP）またはそれをあらゆる適用にとって理想的にさせる二重役割の港（DRP）に直面する。
タイプC指定に従ってDFPかUFPとしてそれ自身を示すDRPモード、代理のHD3SS3220。CCの論理のブロックはUSBポートをおよび左舷役割いつ添付したか定めるためにプルアップかプルダウン式の抵抗のためのCC1およびCC2ピンを監察する。USBポートを添付したら、CCの論理はまたケーブルのオリエンテーションを定め、USB SSのmuxをそれに応じて形成する。最後に、論理CCはタイプC現在のモードを広告するか、または検出するデフォルト、中間かまたはそれぞれDFPおよびUFPモードの高い–。
統合されたmuxの優秀な動特性はSS信号の目の図表および少しだけ加えられたジッターに最低の減少と転換することを割り当てる。装置のスイッチ道はRXおよびTXチャネルのための別の共通モード電圧にもかかわらず生じる同一のチャネルを追跡する適応性がある共通モード電圧を配置する。
