NPN PNP電子ICの破片のトランジスター調節可能なテキサス・インスツルメントのチタニウムTPS54526RSAR

TPS54526のための特徴

• D-CAP2™モードは速い過渡応答を可能にする
• 低いさざ波を出力し、陶磁器の出力コンデンサーを許可する
• 広いV入力電圧範囲:4.5 Vから18ボルト
• 出力電圧範囲:0.76ボルトから5.5ボルト
• より低い使用率の塗布– 63 mΩ （高い側面）および33 mΩのために（低い側面）最大限に活用される非常に能率的な統合されたFETs
• 高性能、操業停止の10以下µA
• 高い最初のbandgapの参照の正確さ
• 調節可能で柔らかい開始
• 前偏りのある柔らかい開始
• 650 kHzの転換の頻度（fSW）
• 現在の限界上の周期によ周期
• 力のよい出力
• 軽い負荷で高性能のために環境mode™自動スキップ

TPS54526のための記述

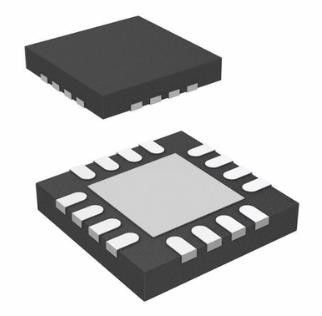

TPS54526は適応性があるオン・タイムD-CAP2™モード同期木びき台のコンバーターである。TPS54526はシステム設計者が続きの費用効果が大きく、低い構成計算、低いスタンバイの現在の解決のさまざまな端装置の力バス調整装置を完了することを可能にする。TPS54526のための主制御のループは外的な補償の部品無しで非常に速い過渡応答を提供するD-CAP2™モード制御を使用する。適応性があるオン・タイム制御はより高いロード状態のPWMモードと軽い負荷の環境mode™操作間の継ぎ目が無い転移を支える。環境mode™ TPS54526がより軽いロード状態の間に高性能を維持するようにする。TPS54526にまた装置がPOSCAP、SP-CAPおよび超低いESRの陶磁器のコンデンサーのような両方の低い同等のシリーズ抵抗（ESR）の出力コンデンサーに、採用することを可能にする専有回路がある。装置は4.5-Vから18-V VINの入力に作動する。出力電圧は0.76Vと5.5Vの間でプログラムすることができる。装置はまた調節可能で柔らかい開始時刻および力よい機能を特色にする。TPS54526は– 40°Cから85°C.に作動するように設計されている14ピンHTSSOPパッケージおよび16ピンQFNパッケージで利用できる。
